CẤU TRÚC PCB CỦA BÀN PHÍM CƠ

Trong một chiếc bàn phím cơ, nếu case là khung vỏ, switch là nơi tạo ra cảm giác gõ, thì bảng mạch in (printed circuit board - PCB) chính là phần “thần kinh” bên trong, nơi mọi tín hiệu được tiếp nhận và xử lí. Đây là bộ phận ít khi lộ ra ngoài, nhưng lại là nền tảng để toàn bộ bàn phím hoạt động đúng chức năng. Không có PCB, các switch chỉ là những cơ cấu cơ khí riêng lẻ, không thể giao tiếp với máy tính và cũng không thể biến thao tác nhấn phím thành dữ liệu nhập vào.

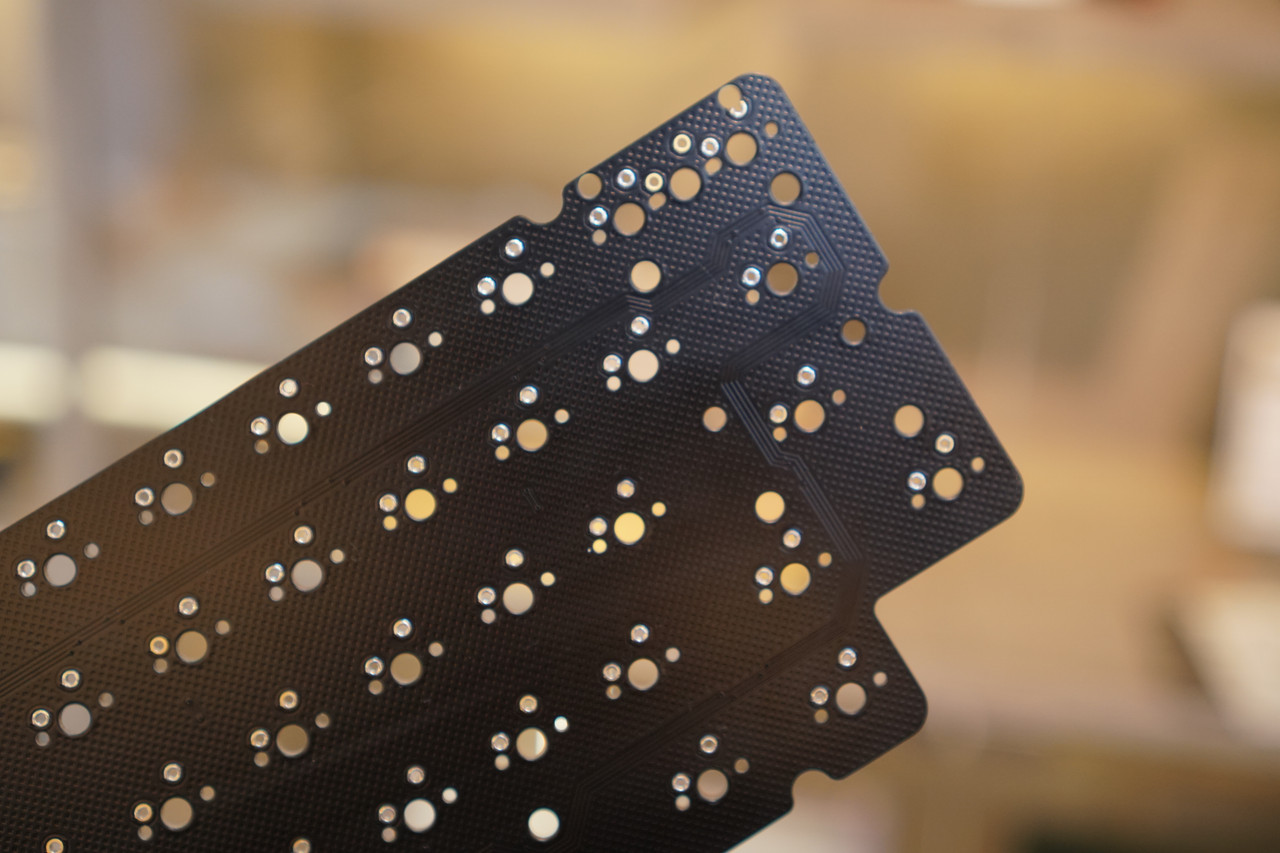

Bảng mạch in (printed circuit board - PCB)

PCB là gì?

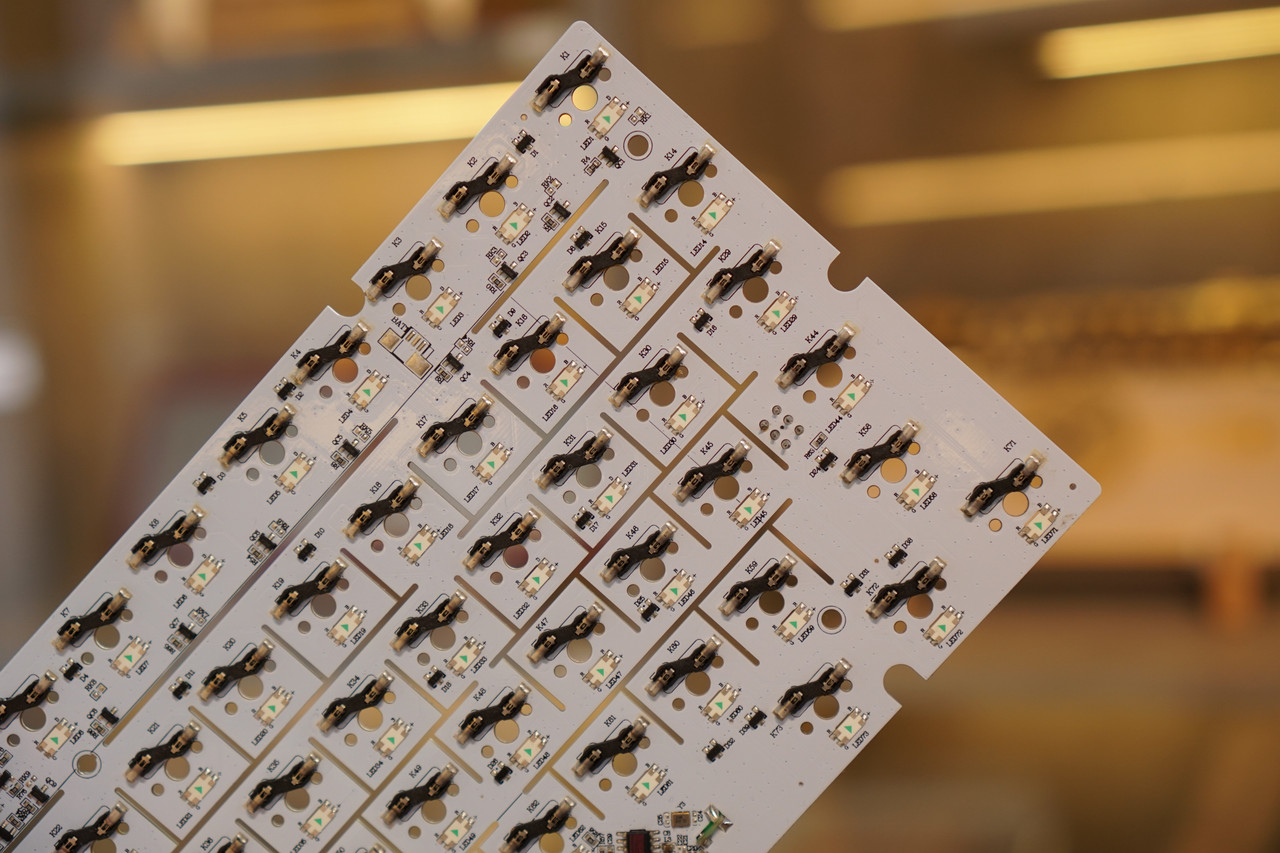

PCB (Printed circuit board - bảng mạch in) là tấm mạch điện tử nằm bên dưới switch và plate trong cấu trúc bàn phím. Nhiệm vụ của nó là kết nối các switch với hệ thống điều khiển, sau đó truyền tín hiệu về máy tính khi người dùng nhấn phím. Có thể hiểu đơn giản rằng PCB là lớp điện tử trung tâm của bàn phím, nơi biến một hành động cơ học thành một tín hiệu mà máy tính có thể nhận biết.

Về mặt cấu tạo, PCB thường được làm từ vật liệu nền như FR4, bên trên có các đường mạch đồng được in sẵn để dẫn điện. Mỗi vị trí switch sẽ tương ứng với một cặp điểm tiếp xúc trên bảng mạch. Khi switch được nhấn, mạch điện tại vị trí đó được đóng lại và tín hiệu sẽ được gửi đi. Vì vậy, dù người dùng thường quan tâm nhiều đến chất âm và cảm giác gõ của nó, PCB vẫn là thành phần mang tính sống còn đối với khả năng vận hành của toàn bộ bàn phím.

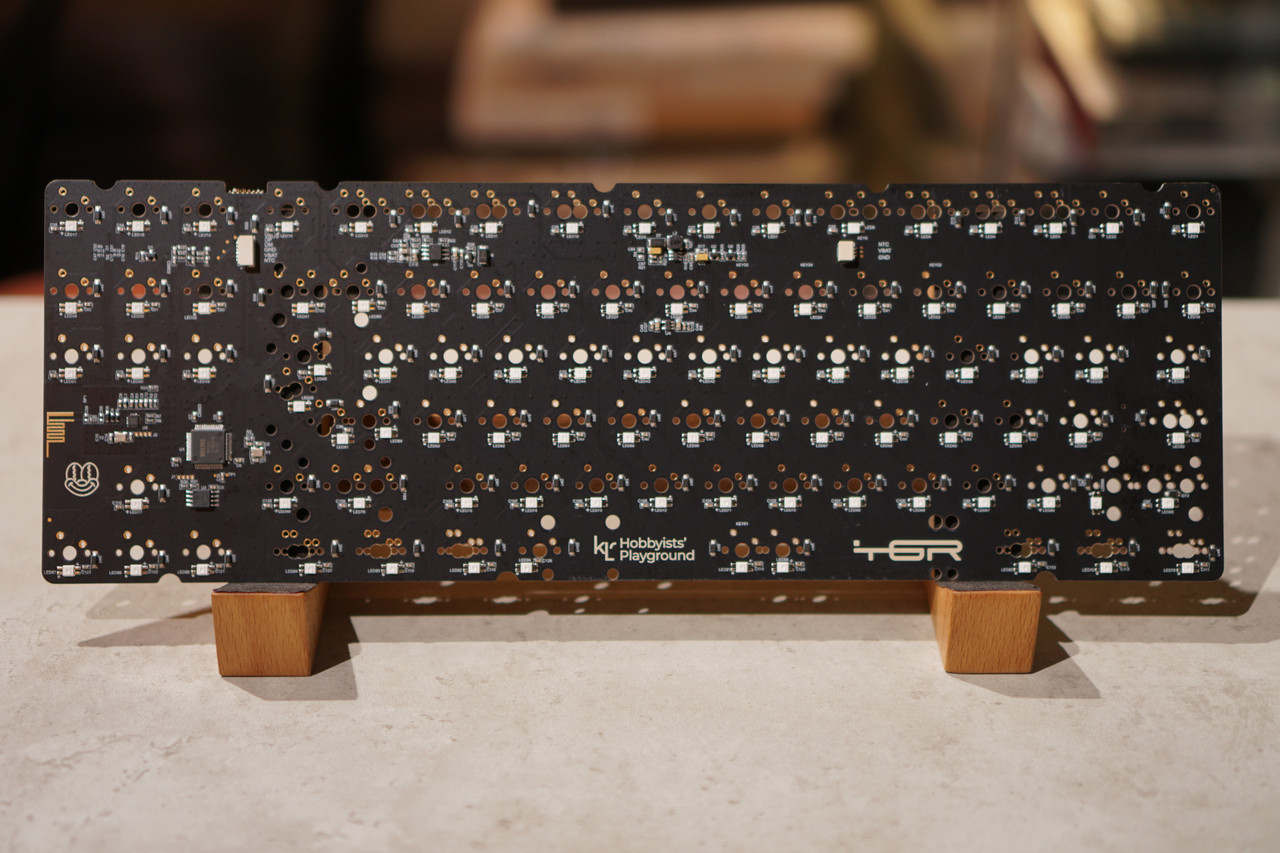

PCB

Ma trận phím trong keyboard

Để một bàn phím có thể quản lý hàng chục, thậm chí hàng trăm phím mà không cần một đường tín hiệu riêng cho từng nút, người ta sử dụng ma trận phím (key matrix). Thay vì mỗi switch có một dây độc lập hoàn toàn, các switch sẽ được tổ chức theo hàng và cột. Mỗi phím nằm tại giao điểm của một hàng và một cột nhất định.

Khi bạn nhấn một phím, PCB sẽ ghi nhận rằng tại giao điểm giữa hàng nào và cột nào đang có mạch được đóng. Từ đó, hệ thống xác định chính xác phím nào vừa được nhấn. Cách tổ chức này giúp tiết kiệm số lượng chân kết nối trên vi điều khiển, đồng thời làm cho thiết kế mạch hiệu quả hơn rất nhiều.

Có thể hình dung key matrix như một bản đồ tọa độ. Mỗi switch là một điểm giao nhau giữa một hàng và một cột. Khi dòng điện đi qua đúng vị trí đó, bàn phím sẽ biết chính xác phím nào đang được kích hoạt. Đây là nguyên lý nền tảng của gần như mọi bàn phím hiện đại, từ bàn phím văn phòng phổ thông cho đến các bản custom cao cấp.

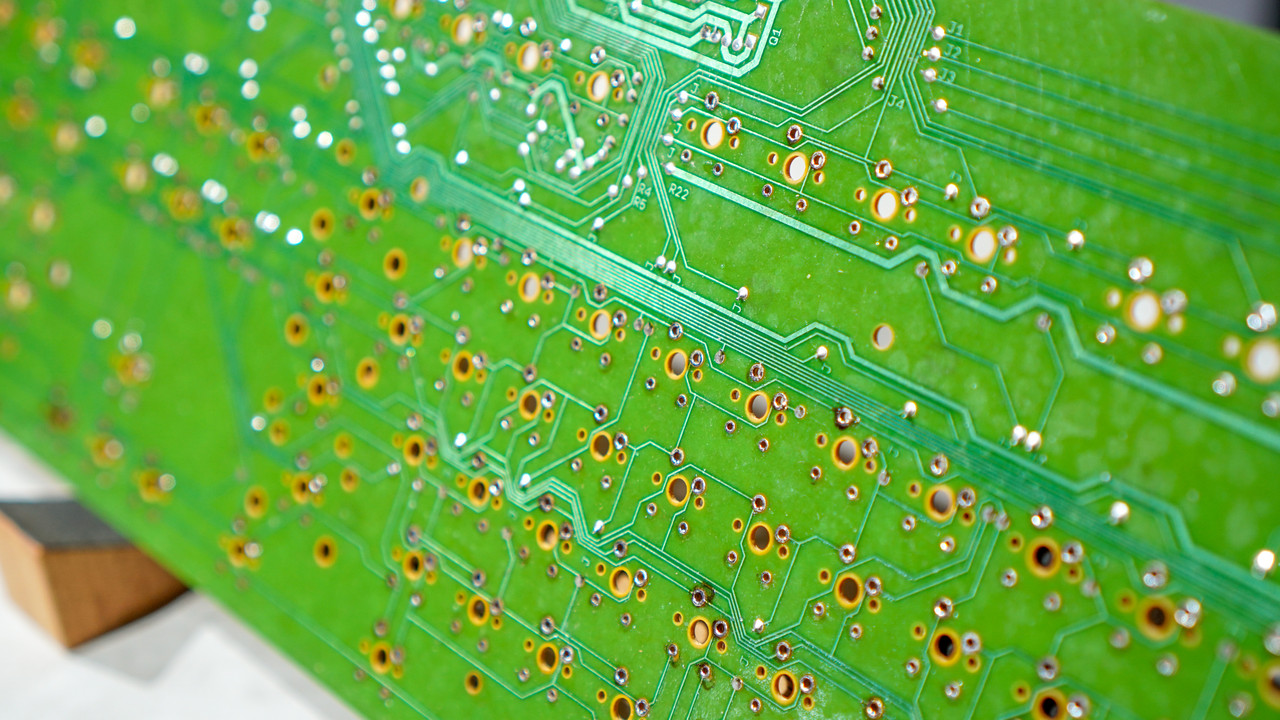

Ma trận bàn phím

Vi điều khiển và phần mềm nhúng

Vi điều khiển của PCB

Nếu PCB là phần mạch vật lý, thì vi điều khiển (microcontroller) chính là bộ não điều khiển hoạt động của bàn phím. Đây là con chip nhỏ được gắn trên PCB, có nhiệm vụ quét key matrix, nhận tín hiệu từ các switch và quyết định xem thao tác đó tương ứng với ký tự hay chức năng nào.

Tuy nhiên, microcontroller không thể tự hoạt động nếu không có phần mềm nhúng (firmware). Đây là lớp phần mềm được nạp trực tiếp vào chip để định nghĩa cách bàn phím vận hành. Nhờ có firmware, cùng một vị trí switch có thể được gán thành chữ cái, phím chức năng, macro hoặc nhiều lớp layout khác nhau. Nói cách khác, firmware là thứ biến phần cứng tĩnh thành một thiết bị có thể lập trình.

Via - một trong những phần mềm nhúng

Trong thế giới bàn phím cơ custom, hai hệ firmware quen thuộc nhất là QMK và VIA. Chúng cho phép người dùng đổi vị trí phím, tạo layer, gán macro hoặc thay đổi hành vi của từng phím mà không cần sửa đổi phần cứng. Điều này cho thấy PCB không chỉ là một bảng mạch thụ động, mà còn là nền tảng để cá nhân hoá trải nghiệm sử dụng ở mức rất sâu.

PCB thay nóng (hotswap PCB) và PCB hàn cố định (solder PCB)

Một trong những khác biệt quan trọng nhất giữa các loại PCB hiện nay nằm ở việc nó thuộc dạng PCB thay nóng (hotswap PCB) hay PCB hàn cố định (solder PCB). Đây là yếu tố ảnh hưởng trực tiếp đến cách build bàn phím, khả năng thay switch và mức độ thân thiện với người dùng mới.

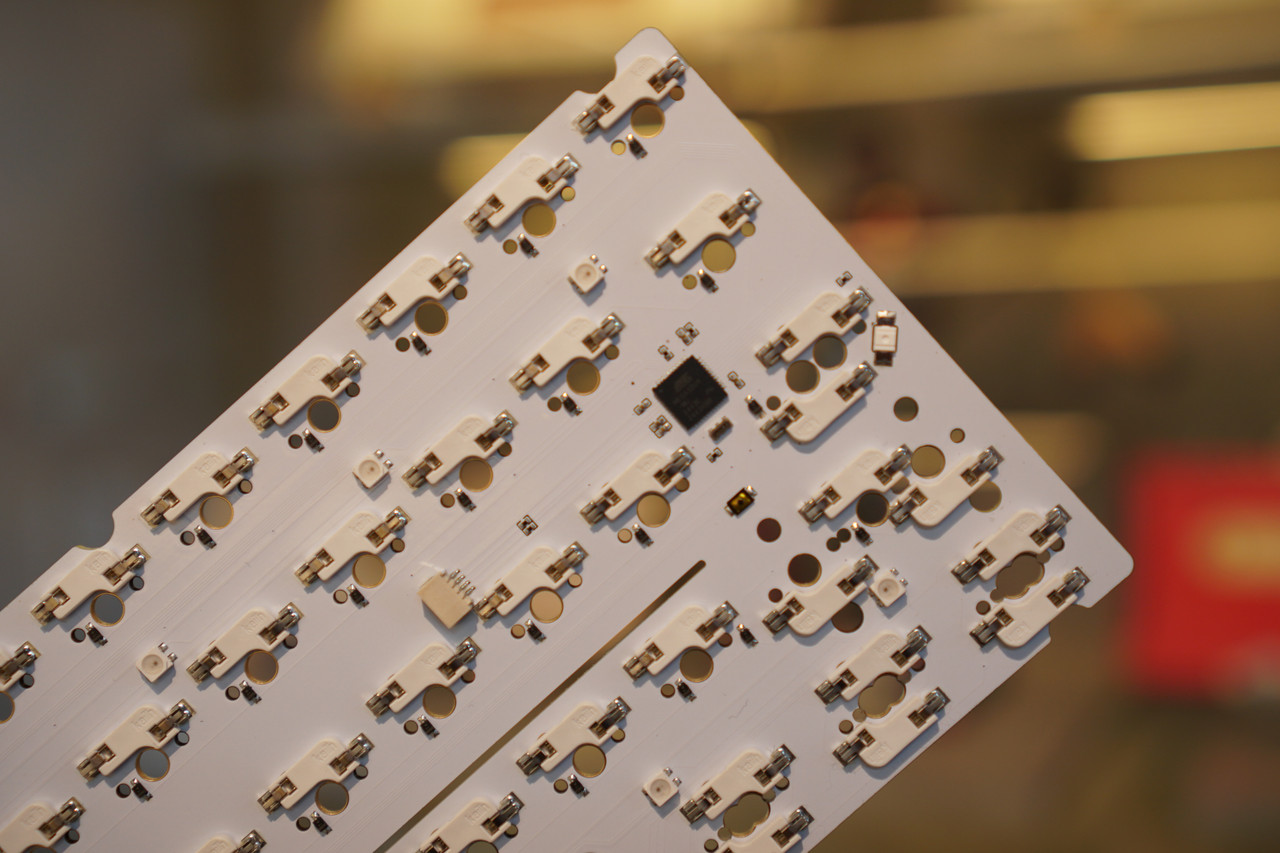

Hotswap PCB

Hotswap PCB

Hotswap PCB là loại PCB có sẵn socket để người dùng cắm switch trực tiếp vào mà không cần hàn. Ưu điểm lớn nhất của kiểu này là sự tiện lợi. Bạn có thể thay switch nhanh chóng để thử nhiều cấu hình khác nhau, rất phù hợp với người mới chơi hoặc những ai thích trải nghiệm nhiều loại switch trên cùng một bàn phím. Đổi lại, hotswap PCB đôi khi có giới hạn về khả năng hỗ trợ layout và độ bền của socket nếu tháo lắp quá nhiều lần.

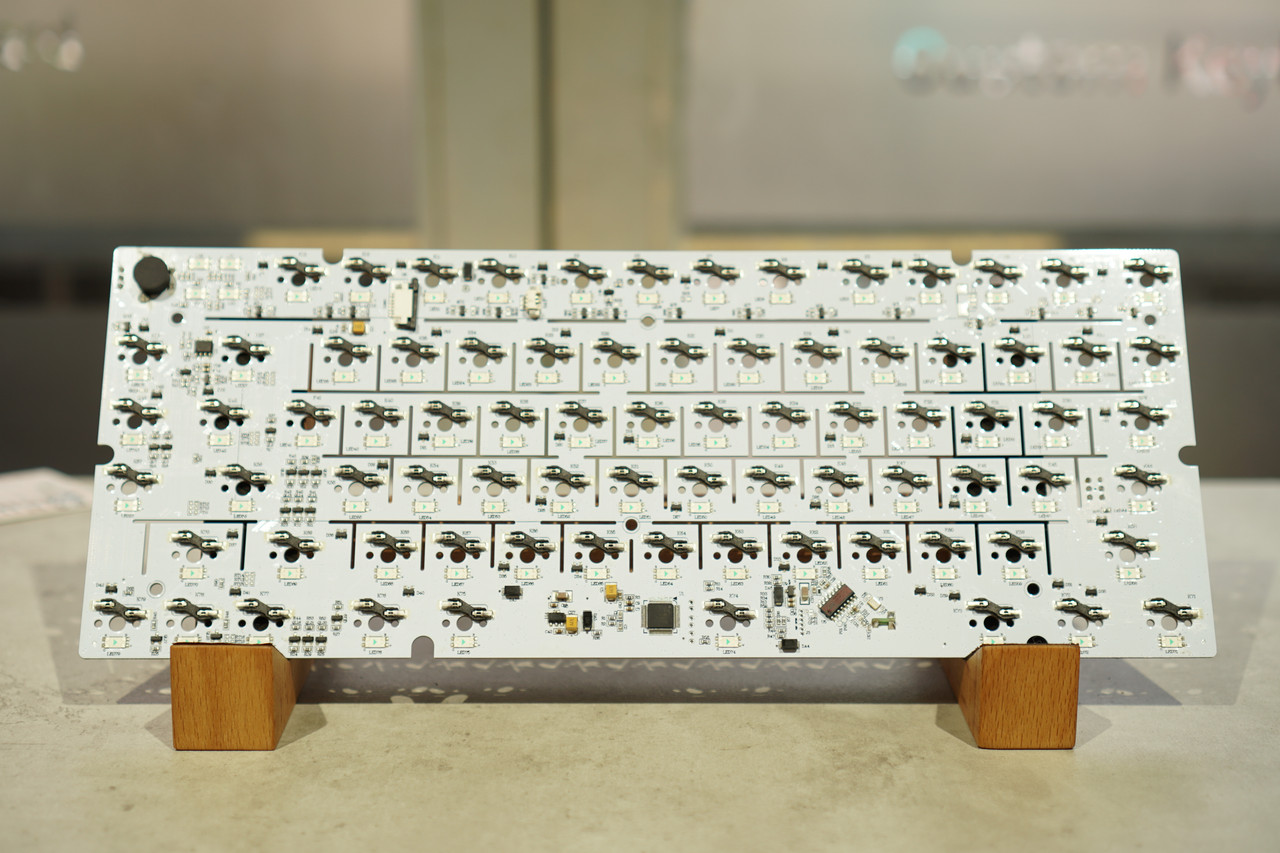

Solder PCB

Solder PCB

Ngược lại, solder PCB là loại PCB yêu cầu hàn chân switch trực tiếp lên bảng mạch. Cách này mất thời gian hơn, đòi hỏi kỹ năng và dụng cụ, nhưng lại cho độ ổn định cao và thường hỗ trợ nhiều bố cục hơn. Trong giới chơi phím lâu năm, solder PCB thường được xem là lựa chọn “thuần build” hơn vì mở ra nhiều khả năng tùy biến và cho cảm giác hoàn thiện cao.

So sánh

Hotswap PCB thiên về sự linh hoạt và dễ tiếp cận, còn solder PCB thiên về độ ổn định và chiều sâu tùy biến. Không có lựa chọn nào tuyệt đối tốt hơn; điều quan trọng là nó có phù hợp với nhu cầu sử dụng hay không.

Khả năng hỗ trợ bố cục trên PCB

Một PCB không chỉ quyết định bàn phím có hoạt động được hay không, mà còn quyết định bạn có thể lắp bàn phím theo bố cục nào. Đây chính là khái niệm khả năng hỗ trợ bố cục (layout support) trên PCB. Tùy theo thiết kế, một PCB có thể chỉ hỗ trợ một bố cục cố định, hoặc hỗ trợ nhiều biến thể khác nhau như ANSI, ISO, split backspace, stepped caps lock, nhiều kích thước spacebar hay nhiều vị trí modifier khác nhau.

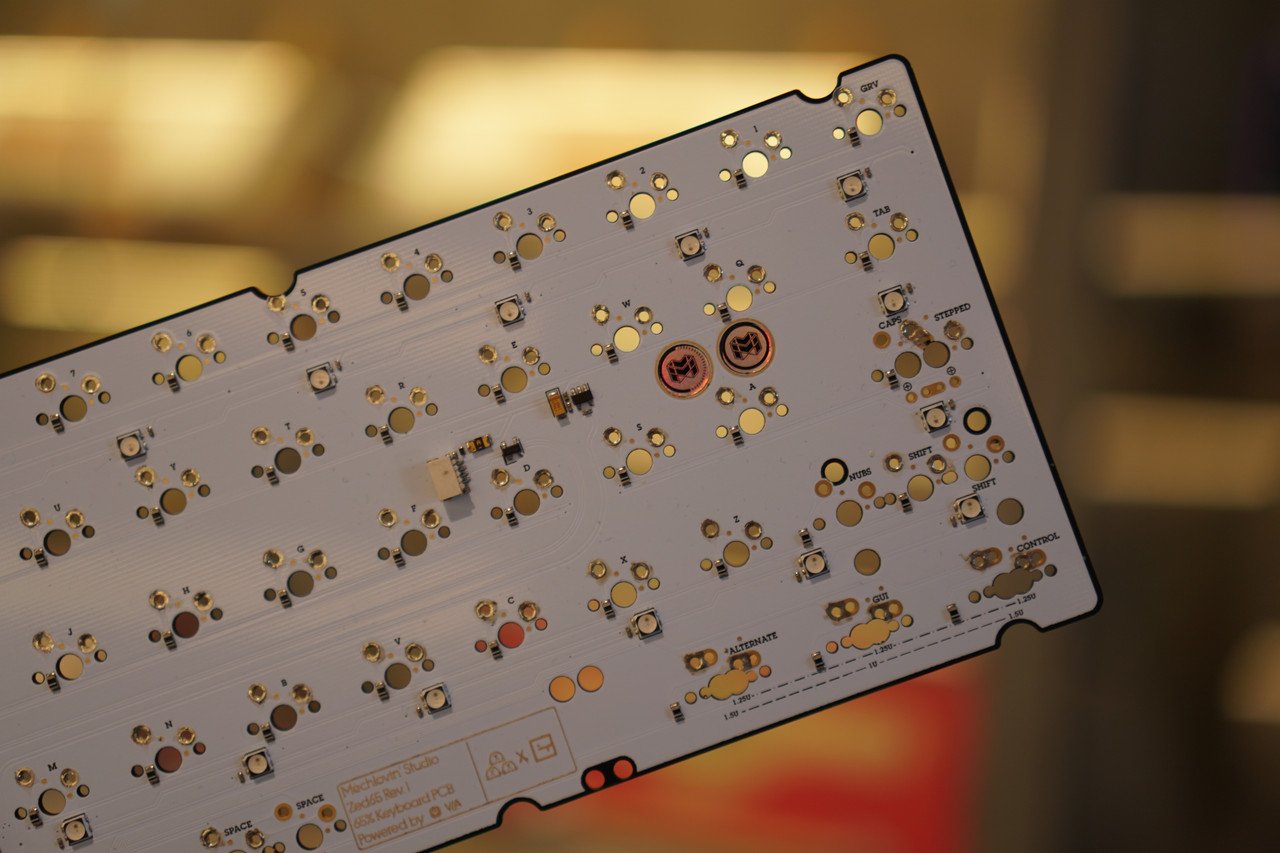

Một PCB có thể chỉ hỗ trợ một bố cục hoặc nhiều biến thể khác nhau

Điều này được thể hiện qua số lượng và vị trí các điểm hàn hoặc socket trên bảng mạch. Nếu tại một khu vực có nhiều vị trí tiếp xúc khác nhau, điều đó có nghĩa là người dùng có thể chọn một trong nhiều cách đặt switch để tạo ra các layout khác nhau. Vì vậy, khi chọn PCB, người dùng không chỉ chọn một bảng mạch, mà thực chất đang chọn luôn mức độ linh hoạt của bản build về sau.

Khả năng hỗ trợ bố cục đặc biệt quan trọng với người chơi custom vì nó quyết định mức độ cá nhân hoá của bàn phím. Có người thích layout tiêu chuẩn để dễ làm quen, có người lại muốn split space, có người muốn thêm phím chức năng phụ hoặc thay đổi hàng dưới để tối ưu thao tác. Tất cả những điều đó đều phụ thuộc vào việc PCB có hỗ trợ hay không.

Kết luận

PCB là trung tâm điện tử của bàn phím cơ, nơi kết nối các switch, quản lý tín hiệu và quyết định cách bàn phím giao tiếp với máy tính. Từ ma trận phím (key matrix), vi điều khiển (microcontroller), phần mềm nhúng (firmware) cho đến sự khác nhau giữa hotswap PCB và solder PCB, mọi yếu tố của PCB đều ảnh hưởng trực tiếp đến khả năng sử dụng và mức độ tùy biến của một bản build.

Nếu switch quyết định cảm giác gõ, case quyết định không gian cộng hưởng, thì PCB là thứ quyết định chiếc bàn phím ấy có thể vận hành theo cách nào. Hiểu về PCB là bước quan trọng để bạn không chỉ build một chiếc bàn phím đẹp, mà còn build một chiếc bàn phím đúng với nhu cầu sử dụng của mình.
